En el mecanizado de chapa, cada milímetro cuenta. Reducir el desperdicio de material (scrap) y optimizar el coste por pieza son dos objetivos clave en cualquier proceso de producción. Aquí es donde entra en juego el nesting en corte láser: una técnica de optimización que permite aprovechar al máximo cada plancha metálica, reduciendo mermas y mejorando la rentabilidad de cada proyecto.

En TEKLAN, llevamos años integrando software de nesting avanzado para corte láser, especialmente en proyectos con series medianas y múltiples referencias. Este artículo te explica qué es el nesting, cómo funciona, qué beneficios aporta y cómo puedes diseñar mejor tus piezas para obtener el máximo rendimiento en el corte.

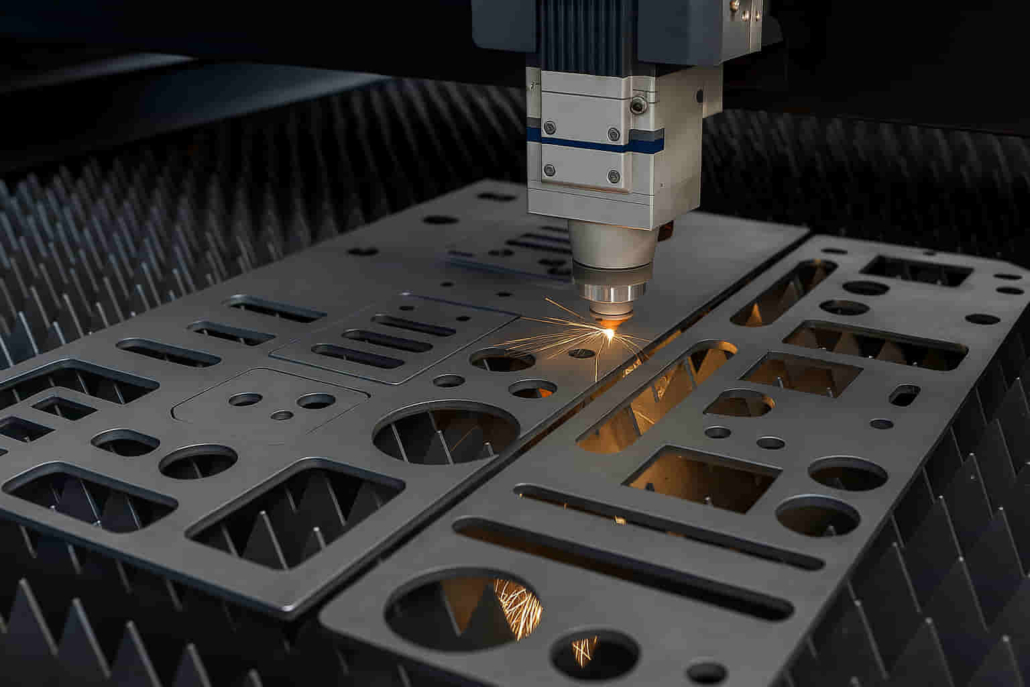

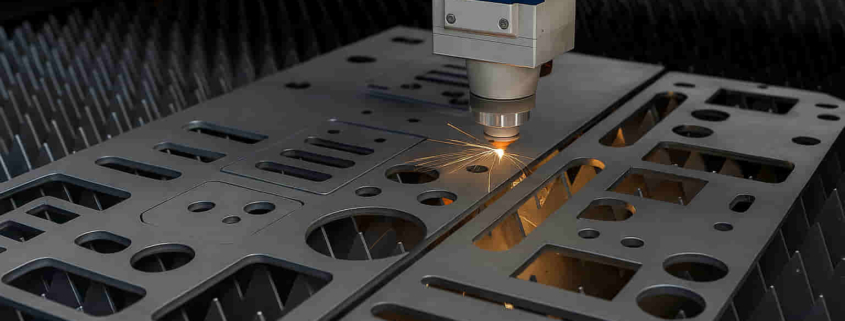

¿Qué es el nesting en corte láser?

El nesting en corte láser es el proceso de distribuir múltiples piezas dentro de una chapa de forma que se aproveche al máximo el material disponible. Se trata de «encajar» las piezas como si fueran un puzle, minimizando los espacios vacíos (scrap).

Los programas de nesting toman los archivos de diseño (normalmente DXF o DWG) y los disponen automáticamente sobre el área de corte, teniendo en cuenta:

Geometría de las piezas
Espesor y tipo de material
Distancia mínima entre cortes
Prioridades de producción

Cuanto más eficiente sea este nesting, más piezas se obtienen por chapa y menor es el coste por unidad.

¿Por qué es importante aplicar nesting?

Reducción directa de coste por pieza

El precio de la materia prima representa una parte significativa del coste de fabricación. Si con una misma chapa puedes obtener más piezas, el coste individual baja automáticamente.

Menor desperdicio de material (scrap)

Menos restos implica no solo ahorro económico, sino también una mejora en la sostenibilidad del proceso. Reducir scrap es una medida clara de eficiencia industrial.

Mayor eficiencia en máquina

Un nesting optimizado también reduce el tiempo de corte y los movimientos innecesarios del cabezal láser, lo que incrementa la productividad de la máquina.

Facilita la trazabilidad

Con un buen sistema de nesting y etiquetado, es más sencillo llevar el control de lotes, piezas fabricadas y orden de producción.

¿Cómo funciona el nesting en la práctica?

En TEKLAN, el flujo típico para aplicar nesting en corte láser es el siguiente:

Recepción de archivos CAD del cliente (preferiblemente en DXF/DWG o STEP)
Importación en software CAM con módulo de nesting automático
Selección del formato de chapa (espesor, dimensiones, tipo de material)
Distribución automática de las piezas según criterios técnicos y de optimización
Ajustes manuales si es necesario para mejorar la compactación o adaptar el diseño
Generación del código CNC y envío a máquina

Gracias a este proceso, podemos lanzar producciones más rápidas y ajustadas, con menos intervención y mayor precisión.

Factores clave para un nesting eficiente

Geometría de las piezas

Las piezas con formas regulares permiten un nesting más compacto. Pero también las formas irregulares pueden aprovecharse si se combinan bien con otras.

Número de referencias

Si el nesting incluye muchas piezas diferentes, hay más posibilidades de compactar los huecos. Por eso, los lotes mixtos suelen tener mejor rendimiento que las series largas de una sola pieza.

Diseño colaborativo

Si el cliente diseña pensando en nesting, se pueden evitar formas que generen scrap innecesario. Por ejemplo, incluir elementos rectangulares o simétricos ayuda a encajar mejor.

Distancia entre piezas

Hay que respetar una separación mínima entre contornos para evitar que el calor del láser deforme los bordes o que las piezas se suelten durante el corte. Este margen varía según el material y el espesor.

Recomendaciones para diseñar pensando en nesting

Desde TEKLAN, recomendamos a nuestros clientes seguir estas pautas cuando diseñan piezas para corte láser:

Evitar contornos innecesariamente complejos: las curvas no ayudan al nesting si no aportan funcionalidad.
Aprovechar simetrías y rotaciones: piezas simétricas o que se pueden rotar facilitan la compactación.
Incluir referencias internas comunes: si varias piezas comparten geometrías, pueden aprovecharse mejor en bloque.
Consultar dimensiones estándar de chapa: diseñar una pieza que encaje bien en los formatos de stock permite más opciones de nesting.

¿Qué software se utiliza para nesting?

En TEKLAN trabajamos con soluciones profesionales de CAD-CAM como:

Lantek Expert
SigmaNEST
BySoft

Estos programas permiten nesting automático, control de stock, simulación del tiempo de corte y generación directa de programas CNC.

Ejemplo real: reducción del 22% en coste por pieza

Un cliente del sector ferroviario nos envió un proyecto con 24 referencias diferentes para fabricar en acero galvanizado de 2 mm. Al aplicar nesting optimizado:

Se redujo el número de chapas necesarias de 12 a 9
Se eliminó un 18% de scrap respecto al diseño inicial
El coste por pieza bajó un 22%

Todo sin modificar las piezas, simplemente optimizando su disposición en el nesting.

Ventajas del nesting con TEKLAN

Asesoramiento técnico desde el plano
Análisis de eficiencia por lote
Compatibilidad con plegado y montaje posterior
Entrega de piezas identificadas y ordenadas
Reducción real de coste por pieza sin comprometer calidad

El nesting en corte láser no es solo una cuestión de software, sino una estrategia completa de optimización industrial. Aplicarlo correctamente permite reducir costes, minimizar residuos y producir de forma más eficiente. En un mercado cada vez más exigente, estas pequeñas mejoras marcan una gran diferencia.

En TEKLAN, aplicamos nesting en todos nuestros procesos de corte, buscando siempre el equilibrio perfecto entre calidad, coste y plazo. Si tienes un proyecto y quieres cotizar de forma más ajustada, podemos ayudarte a sacar el máximo partido a cada chapa.
